Wie misst man die Länge einer Doppelkopfschraube?

Hallo! Als Lieferant von Doppelkopfschrauben werde ich oft gefragt, wie man die Länge dieser Schrauben genau misst. Es mag wie eine einfache Aufgabe erscheinen, aber es gibt tatsächlich ein paar wichtige Punkte, die man beachten sollte. In diesem Blog erzähle ich Ihnen, wie Sie eine Doppelkopfschraube richtig messen und warum das so wichtig ist.

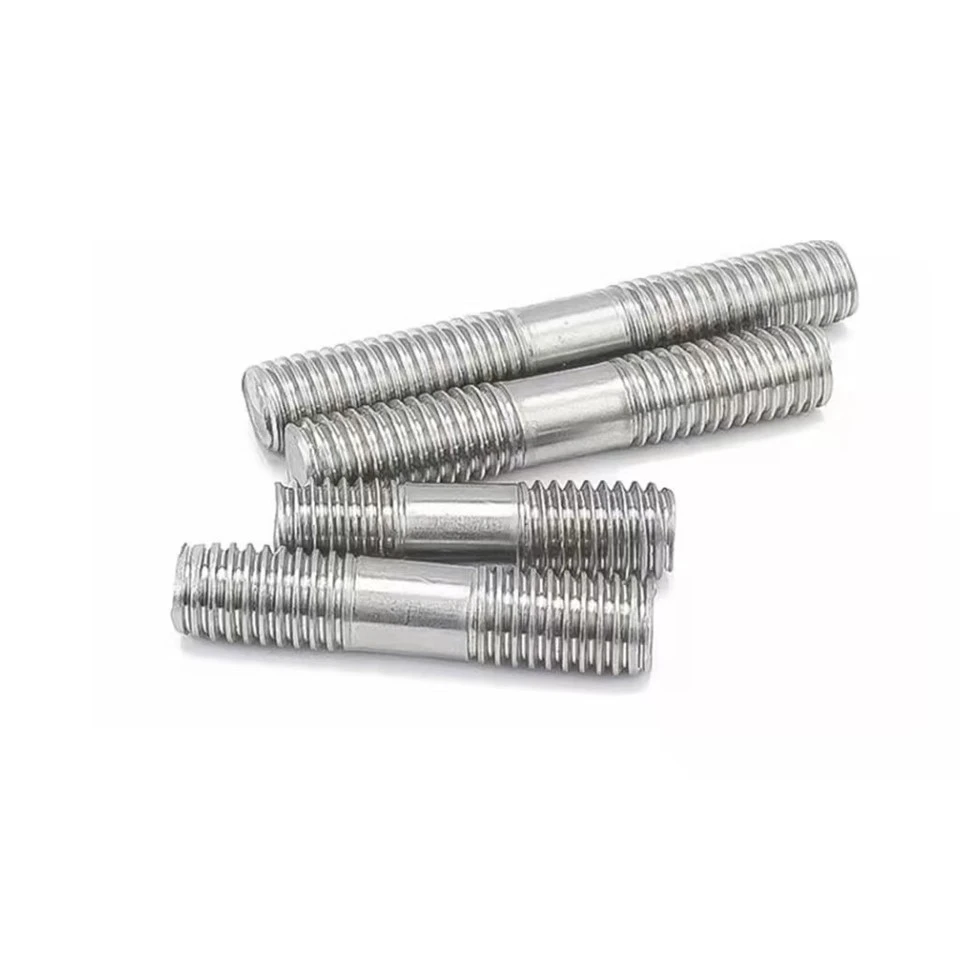

Lassen Sie uns zunächst verstehen, was eine Doppelkopfschraube ist. Eine Doppelkopfschraube hat, wie der Name schon sagt, an beiden Enden ein Gewinde. Es wird häufig in verschiedenen Anwendungen eingesetzt, von Maschinen bis hin zu Bauprojekten. Auf unserer Website bieten wir verschiedene Arten von Doppelkopfschrauben an, wie zDIN2510 Doppelkopfschraube,Dacromet-Doppelkopfschraube, UndM10 Doppelkopfschraube. Jeder Typ kann spezifische Anforderungen an die Messung haben.

Warum das Messen entscheidend ist

Eine genaue Messung einer Doppelkopfschraube ist äußerst wichtig. Wenn die Schraube zu kurz ist, kann keine sichere Verbindung hergestellt werden. Wenn es andererseits zu lang ist, könnte es andere Komponenten in der Baugruppe beeinträchtigen und später Probleme verursachen. Beispielsweise könnte in einer Maschine eine falsch dimensionierte Schraube zu Vibrationen führen, die die Maschine im Laufe der Zeit beschädigen könnten. Daher ist die richtige Messung der erste Schritt zur Gewährleistung einer ordnungsgemäßen und dauerhaften Verbindung.

Für die Messung benötigte Werkzeuge

Um eine Doppelkopfschraube zu messen, benötigen Sie einige grundlegende Werkzeuge. Ein hochwertiger Bremssattel ist ein Muss. Es kann Ihnen genaue Messungen der Schraubenabmessungen liefern. Je nach Vorliebe und benötigter Genauigkeit können Sie entweder einen digitalen oder einen manuellen Messschieber verwenden. Für eine grobe Messung kann auch ein Lineal verwendet werden, das jedoch nicht so genau ist wie ein Messschieber. Darüber hinaus kann eine Gewindesteigungslehre hilfreich sein, wenn Sie die Gewindesteigung der Schraube bestimmen müssen.

Messung der Gesamtlänge

Die Gesamtlänge einer Doppelkopfschraube wird vom Ende eines Gewindeabschnitts bis zum Ende des anderen Gewindeabschnitts gemessen. Legen Sie die Doppelkopfschraube auf eine ebene Fläche, um sicherzustellen, dass sie gerade ist. Öffnen Sie dann Ihren Bremssattel und platzieren Sie die Backen an den beiden äußersten Enden des Schraubengewindes. Stellen Sie sicher, dass der Bremssattel senkrecht zur Schraube steht. Lesen Sie den Messwert auf dem Messschieber-Display (wenn es sich um einen digitalen Messschieber handelt) oder auf der Skala (wenn es sich um einen manuellen Messschieber handelt) ab. Notieren Sie diese Messung genau.

Es ist wichtig zu beachten, dass die Schraube manchmal Fasen an den Gewindeenden aufweist. Beim Messen sollten Sie bis zum Ende des eigentlichen Gewindeteils messen, ohne die Fase. Dadurch erhalten Sie die genaueste Gesamtlänge der Schraube, die für Ihre Anwendung relevant ist.

Messen der Gewindelängen

Zusätzlich zur Gesamtlänge müssen Sie möglicherweise auch die Länge jedes Gewindeabschnitts separat messen. Dies kann nützlich sein, wenn Sie die Schraube in einer bestimmten Anwendung verwenden, bei der die Eingriffslänge der Gewinde eine Rolle spielt.

Um die Gewindelänge zu messen, platzieren Sie eine Backe des Messschiebers am Anfang des Gewindes (dort, wo der glatte Schaft endet und die Gewinde beginnen) und die andere Backe am Ende des Gewindeabschnitts. Stellen Sie erneut sicher, dass der Bremssattel senkrecht zur Schraube steht. Machen Sie dies für beide Enden der Doppelkopfschraube und notieren Sie die Maße.

Messen des Schaftdurchmessers

Der Schaftdurchmesser der Doppelkopfschraube ist ein weiteres wichtiges Maß. Es ist der Durchmesser des gewindelosen Teils der Schraube. Um es zu messen, legen Sie die Backen des Messschiebers an der breitesten Stelle um den Schaft. Stellen Sie sicher, dass der Bremssattel richtig auf dem Schaft zentriert ist. Nehmen Sie die Messung vor und notieren Sie sie. Diese Messung ist von entscheidender Bedeutung, da sie den Sitz der Schraube in den Löchern oder Komponenten bestimmt, mit denen sie verwendet wird.

Messen der Gewindesteigung

Die Gewindesteigung ist der Abstand zwischen benachbarten Gewindegängen. Sie können die Gewindesteigung mit einer Gewindesteigungslehre messen. Setzen Sie die Lehre einfach auf das Gewinde der Schraube, bis Sie den Abschnitt gefunden haben, der genau mit dem Gewinde übereinstimmt. Die Zahl in diesem Abschnitt des Messgeräts gibt die Gewindesteigung Ihrer Schraube an. Die Kenntnis der Gewindesteigung ist wichtig, da dadurch sichergestellt wird, dass die Mutter oder andere Gewindekomponenten, die Sie mit der Schraube verwenden, richtig passen.

Häufige Fehler, die es zu vermeiden gilt

Beim Messen einer Doppelkopfschraube passieren einige häufige Fehler. Einer der größten Fehler besteht darin, nicht die richtigen Werkzeuge zu verwenden. Wie ich bereits erwähnt habe, ist ein Messschieber das beste Werkzeug für genaue Messungen. Mithilfe eines Lineals erhalten Sie möglicherweise eine ungefähre Vorstellung, können jedoch zu erheblichen Fehlern führen.

Ein weiterer Fehler besteht darin, nicht an den richtigen Stellen zu messen. Messen Sie beispielsweise die Gesamtlänge einschließlich der Fasen oder messen Sie die Gewindelänge nicht vom richtigen Start- und Endpunkt aus. Dies kann zu einer ungenauen Messung führen und Probleme bei der Verwendung des Bolzens verursachen.

Stellen Sie außerdem sicher, dass Sie die Schraube messen, wenn sie sauber und frei von Ablagerungen oder Schmutz ist. Insbesondere bei Verwendung eines Messschiebers kann Schmutz die Genauigkeit der Messung beeinträchtigen.

Abschluss

Die genaue Messung der Länge einer Doppelkopfschraube ist für eine erfolgreiche Anwendung unerlässlich. Durch die Verwendung der richtigen Werkzeuge und die Befolgung der richtigen Messtechniken können Sie sicherstellen, dass Sie die richtige Schraubengröße für Ihre Anforderungen erhalten.

Wenn Sie auf der Suche nach hochwertigen Doppelkopfschrauben sind, sind Sie bei uns genau richtig. Wir bieten eine große Auswahl an Doppelkopfschrauben an, darunter auch dieDIN2510 Doppelkopfschraube,Dacromet-Doppelkopfschraube, UndM10 Doppelkopfschraube. Wenn Sie Fragen zur Messung haben oder Hilfe bei der Auswahl der richtigen Schraube benötigen, zögern Sie nicht, uns zu kontaktieren. Wir sind hier, um Sie bei allen Fragen zu Doppelkopfschrauben zu unterstützen. Lassen Sie uns ins Gespräch kommen und die perfekte Lösung für Ihr Projekt finden!

Referenzen

• Maschinenhandbuch, 30. Auflage.
• Leitfaden zu Standards und Spezifikationen für Verbindungselemente.
